详细说明

电磁流量计

  • 【De-neng 得能】
  • HN-LDG
电磁流量计

智能电磁流量计

Intelligent electromagnetic flowmeter

由智能传感器和智能电磁流量计转换器两部分构成。它是基于法拉第电磁感应定律工作的,用来测量电导率大于5μS/cm导电液体的体积流量,是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外,还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理,水利建设、河流疏浚等领域的流量计量。


产品特点Product features

1、全数字量处理,抗干扰能力强,反应灵敏。
2、超低EMI开关电源,适用电源电压变化范围大,抗EMI性能好。
3、采用16位嵌入式微处理器,运算速度快, 精度高,可编程频率低频矩形波励磁,提高了流量测量的稳定性,功耗低。
4、采用SMD器件和表面贴装(SMT)技术,电路可靠性高。
5、管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失。
7、在现场可根据用户实际需要在线修改量程。
8、测量结果与流速分布,流体压力,温度、密度、粘度等物理参数无关。
9、具有自检与自诊断功能。
10、小时总量计录功能,以小时为单位记录流量总量,适用于分时计量制。
11、掉电时间记录功能,自动记录仪表系统电源间断时间补算漏计流量。
12、内部具有三个积算器可分别显示正向累计量反向累计量及差值积算量,内部设有不掉电始终,可记录16次掉电时间。(选配)


技术参数technical parameter

用管径

Applicable pipe diameter

DN25~DN2600(DN25以下为非标)

电极材料Electrode material

316L(不锈钢)、HC(哈氏C)、HB(哈氏B)、Ti(钛)、Ta(钽)

适用介质Applicable medium

导电率>5us/cm的液体

测量范围Measuring range

0.1~10m/s(可扩展到15m/s)

量程上限Range upper limit

0.5~10m/s,推荐1~5m/s

精度等级Precision grade

0.3级、0.5级、1.0级(随口径,区分0.2%FS系V>0.5m/s的指定段)

显示方式Display mode

LCD显示瞬时流量、累积流量

输出信号output signal

4~20mADC,负载≤750Ω;0~3KHz,5V有源,可变脉宽,高端有效频率输出:RS485接口

工作压力Working pressure

1.6MPa;2.5MPa;6.4MPa;16MPa;25MPa;32MPa

流体温度Fluid temperature

-20℃~80℃,80℃~130℃,130℃~180℃ 参考衬里材质

环境温度ambient temperature

传感器-40℃~80℃;转换器-15℃~50℃

介质温度Medium temperature

0~80℃;0~120℃;0~180℃(可选)

环境温度ambient temperature

-20℃~+70℃;湿度≤85%

电缆出口尺寸

Cable outlet size

M20×1.5

供电电源Power supply

220VAC±10%;50Hz±1Hz;24VDC±10%

耗Power waste

≤12VA

外壳防护等级

Enclosure protection level

一体式:IP65分体式:传感器IP68(潜水型)转换器IP65

接地环材质

Grounding ring material

1Cr18Ni9Ti(不锈钢)、HC(哈氏C)、Ti(钛)、Ta(钽)、Cu(铜)

连接法兰Connecting flange

国标GB9119-88(DIN2051,BS4504)

断电数据保存时间

Power down data storage time

10年

电源Power Supply

220VAC±15%,24VDC±5%

机械振动频率Mechanical vibration frequency

≤55Hz,振嗝:≤0.15mm

平均故障工作时间Mean time to failure

MTBF≤30000h

衬里材料Lining material

聚氨酯橡胶、改性聚氨酯橡胶;耐酸橡胶;聚四氟乙烯;特选衬里

电极材料Electrode material

不锈钢、含钼不锈钢(ICr18Ni12M02Ti);、哈氏合金B;哈氏合金C;特殊材料(如:钛、钽、铂等稀有金属材料)

防爆等级Explosion proof grade

ExdⅡBT5




选型Model Selection

HN-LDG

智能电磁流量计Intelligent electromagnetic flowmeter

口径(mm)

Caliber(mm)



代号

口径(mm)

流量范围(m3/h)


代号

口径(mm)

流量范围(m3/h)

D10

10

0.14-1.5

D125

125

22-220

D15

15

0.32-3

D150

150

32-320

D20

20

0.57-6

D200

200

57-570

D25

25

0.88-10

D250

250

88-530

D32

32

1.45-15

D300

300

127-760

D40

40

2.3-25

D350

350

173-1040

D50

50

3.5-35

D400

400

226-1360

D65

65

6-60

D150

450

286-1700

D80

80

0.88-10

D500

500

353-2100

D100

100

14-140


D600

600

509-3000

扩展流量范围及其他大口径流量范围请联系致电上海则恒仪表有限公司客服人员咨询!

Expand the flow range and other large caliber flow range, please contact Shanghai constant Instrument Co., Ltd. customer service personnel consultation!

介质温度

Medium temperature

T0

0~80℃

T1

0~120℃

T2

0~180℃

衬里材料

Lining material

F0

聚氨脂≤80℃中性矿浆、泥浆、煤浆

F1

耐磨橡胶≤60℃一般酸、碱、盐介质

F2

聚四氟乙烯≤180℃浓度较大酸、碱、盐介质

F3

改性聚氨脂≤120℃中性浆液

电极材料

Electrode material

K1

316L

K2

哈氏

K3

钛材/钽材

K4

碳化物(耐磨)

工作压力

Working pressure

P1

2.5MPa 全系列口径

P2

6.4MPa 口径≤150

P3

16MPa 口径≤150

P4

25MPa 口径≤150

P5

35MPa 口径≤150

连接方式

Connection mode

C0

法兰式

C1

法兰夹装式

C2

插入式

转换器结构

Converter structure

E1

一体式智能表头

E2

分体式智能表头,注:信号线长度应注明

供电电压

Supply voltage

H0

220VAC

H1

24VDC

输出类型

type of output

G1

4~20mA

G2

1~5V

G3

Rs485

防爆类型

Explosion proof type

N

普通型

D

隔爆型(供电应选24VDC)

HN-LDG -  D25  T0  K1  P1  C0  E1  H1    G1  D                                          型号举例Example of model

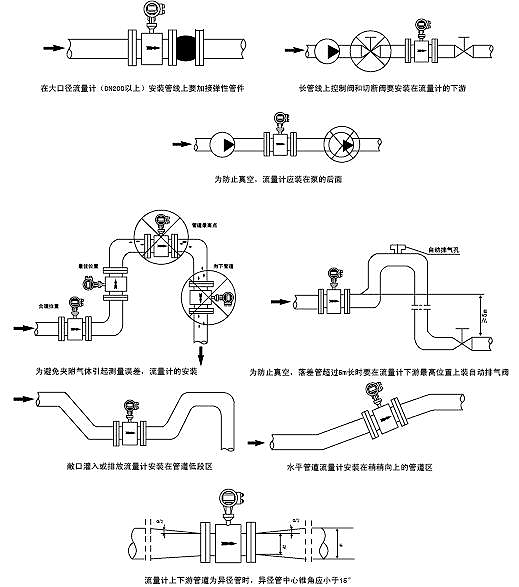

安装示意图installation diagram
