详细说明

气体腰轮流量计

  • 【De-neng 得能】
  • 累计销量0
  • HN-LLQZ
气体腰轮流量计

 简介

    LLQ系列气体腰轮流量计是精确测量气体流量的仪表,基于容积式测量原理,用于精确计量流经封闭管道的气体总量。流量计基型由腰轮流量传感器和流量积算仪(二次表)两部分组成。

可测气体

    适于测量天然气、城市煤气、丙烷、氮气、工业惰性气体等非腐蚀性气体。

主要应用场合

  餐饮、宾馆等行业的燃气商业结算,输配管网燃气计量,燃气调压站计量,工业和民用锅炉等燃气计量,也可用作标准流量计。


 产品特点

精确度高,重复性好。内部转子经精密加工和平衡检测,无接触旋转,良好的油润滑,确保了流量计精确度不变,工作寿命长。

流量计前后不需要直管段,可以安装在环境狭窄的场合。

始动流量小,量程比宽,适合于计量负荷变动大的气体流量

计量精确度不受压力和流量变化的影响,性能稳定,寿命长。

通用性好,所有罗茨流量传感器均可使用通用的附件。

配置RS-485通讯接口和专用信号集中器配套,可通过GPRS/CDMA、Internet、电话网络组成远程数据采集及监控系统,便于数据的集中采集和实时管理。

电路采用表贴安装工艺,机构紧凑、抗干扰能力强,可靠性高。

采用高性能微处理器和现代数字滤波技术,软件功能强大,可靠性高。

采用浮点运算和五段仪表系数自动修正,并具有故障自诊断和报警功能。

采用微功耗高新技术,内、外电源供电工作,整机功耗低。

就地显示流量值,并带多种信号输出功能。

采用高对比度的液晶显示器,可显示标准累积流量、标准体积流量、工况体积流量百分值、介质温度、压力值和电池容量百分量,并带中文提示符。

具有实时数据存储功能,可防止更换电池或突然掉电时数据丢失,在停电状态下,内部参数可永久性保存。

仪表具有防爆功能,防爆标志为ExiaⅡCT4。

流量计外壳防护等级为IP65。



技术参数

                                                                                   表1气体腰轮流量计通用指标

执行标准

气体腰轮流量计JB/T 7385-1994

检定规程

气体容积式流量计JJG633-2005

公称通径

32mm-250mm

精度等级

±1.5%R、±1.0%R(须定制)

耐压等级

1.0MPa

工作电源

DC3.6V   锂电池(1组)

整机功耗

平均功耗≤3.6mW,处于休眠状态,功耗≤1.8mW

数据存储功能

起停记录、日记录、定时间间隔记录等

使用条件

介质温度

-20℃~+80℃

相对湿度

5%~90%

环境温度

-30℃~+60℃

大气压力

86Kpa~106Kpa

仪表材质

表体

铝合金或铸铁

转换器

铸铝

腰轮

铝合金

轴承

硬质合金

防护等级

IP65

防爆等级

ExiaⅡCT4(本安型)

符合GB 3836.1-2000《 爆炸性气体环境用电器设备 第1部分 通用要求   》的有关部分和GB3836.4-2000《爆炸性气体环境用电气设备 第四部分 本质安全型“i” 》标准。


产品分类

仪表型号

HN-LLQ

HN-LLQZ

信号输出

脉冲信号、IC卡控制器输出信号
  4-20mA

供电电源

+24VDC±15%或锂电池

+24VDC±15%或锂电池

精度等级

1.5~1.0级

1.5~1.0级

测量范围

标准量程

标准量程

显示器

温压补偿

通讯接口

RS-485

实时记录

仪表材质

铝合金或铸铁

铝合金或铸铁

防爆等级

ExiaIICT4

ExiaIICT4

防护等级

IP65

IP65

整机功耗

<   1W

<   1W

仪表通经

DN25~DN300

DN25~DN300

安装方式

法兰安装

法兰安装

介质温度

-20℃~80℃

-20℃~80℃


3.1 流量计的型号、基本参数和性能指标

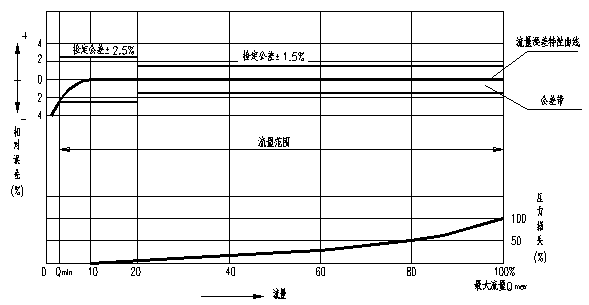

该系列气体腰轮流量计具有容积式气体流量计的典型误差曲线和压力损失曲线,详见图1,其各种型号的主要技术参数均列于表2。


图1 典型误差曲线和压力损失曲线

3.2气体腰轮流量计基本参数和性能指标一览表

                                                                                          表3

公称通径(mm)

流量范围
  m3/h

始动流量
  m3/h

最大压损
  Pa

公称压力
  Mpa

精度等级%

量程比

材质

32

0.8-16

0.05

120

1.0

1.0、1.5

20:1

铝合金

32

1-20

0.05

120

1.0

1.0、1.5

20:1

铝合金

40

1.5-30

0.07

130

1.0

1.0、1.5

20:1

铝合金

40

1.5-40

0.07

180

1.0

1.0、1.5

30:1

铝合金

50

1-60

0.07

180

1.0

1.0、1.5

60:1

铝合金

50

1.2-85

0.07

210

1.0

1.0、1.5

70:1

铝合金

80

1.4-100

0.07

220

1.0

1.0、1.5

70:1

铝合金

80

1.2-140

0.08

220

1.0

1.0、1.5

120:1

铝合金

80

2.9-200

0.15

220

1.0

1.0、1.5

70:1

铝合金

100

3.1-250

0.11

240

1.0

1.0、1.5

80:1

铝合金

100

2.7-300

0.11

280

1.0

1.0、1.5

110:1

铝合金

100

4.1-450

0.11

300

1.0

1.0、1.5

110:1

铝合金

100

4.5-500

0.11

540

1.0

1.0、1.5

110:1

铝合金

150

8.1-650

0.65

580

1.0

1.0、1.5

80:1

铸铁

150

10-800

0.76

590

1.0

1.0、1.5

80:1

铸铁

150

12.5-1000

0.76

600

1.0

1.0、1.5

80:1

铸铁

150

13.3-1200

0.76

700

1.0

1.0、1.5

90:1

铸铁

200

31-1600

1.15

650

1.0

1.0、1.5

53:1

铸铁

250

75-3000

8.00

450

1.0

1.0、1.5

40:1

铸铁
